소방설비설계용 CAD시스템 ‘화이어(Fire)’_소방 기계

화이어(Fire)는 어떤 프로그램?

화이어(Fire)는 국내 최대 규모의 소방설비설계사무소와 협업하여 만든 소방설비설계용 CAD시스템으로 소방 기계와 소방 전기 기능, 유틸리티 기능으로 나누어져 있습니다.
범용 CAD(AutoCAD, ZWCAD, ZYXCAD 등) 위에서 실행되는 3rd 파티 프로그램입니다.

스프링클러 배치 및 배관의 소방 기계와 감지기, 유도등 배치 및 배선 등 소방 전기 기능이 있으며, 그 밖에 특성 관리, 다중 출력과 같이 도면작업에 필요한 유틸리티 기능이 있습니다. 소방 도면을 작성하기 위한 다양한 기능과 편리한 조작을 통해 효율적인 설계 업무를 지원하기 위해 실무자의 의견을 토대로 개발했습니다. 소방설계 도면 작업에 적용한다면 보다 경제적이며 효율적인 설계 업무가 이루어질 수 있으리라 확신합니다.

이번에는 화이어(Fire)의 소방 기계 기능에 대해 알아보겠습니다.

소방 기계 주요 기능

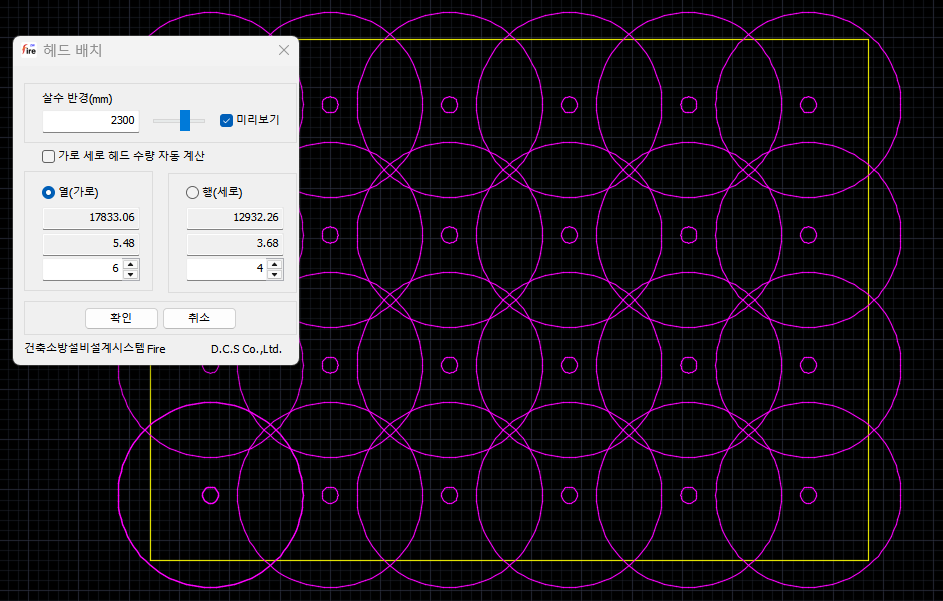

1. 스프링클러 헤드 마크 배치

배치하고자 하는 범위를 지정하고 살수 반경을 지정하면 헤드가 지정한 영역 내에서 최적 배치된다. 대화상자를 통해 살수 반경 또는 가로, 세로 방향의 헤드 수량을 지정할 수 있다.

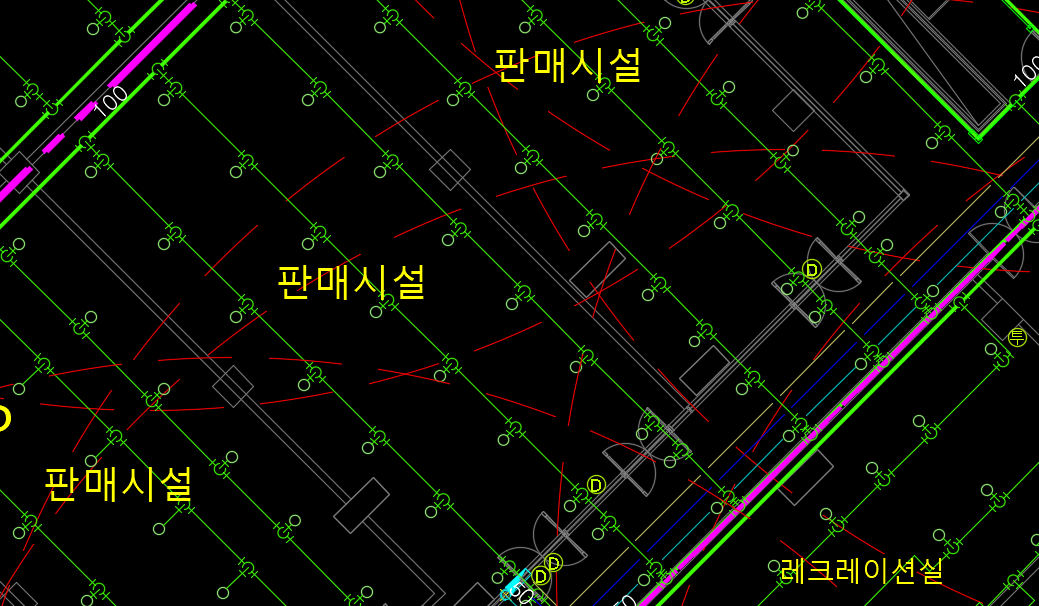

2. 스프링클러 헤드 마크

범위를 지정하여 헤드 마크를 배치하는 기능 외에도 보조선을 그어 놓고 보조선의 교차점에 헤드 마크를 배치하는 기능도 있다. 또, 사용자가 배치 위치를 하나씩 지정하여 배치하는 기능도 있다.

이 밖에도 헤드 마크를 삭제하거나 분해하고, 살수 반경을 표시하거나 삭제하는 기능이 있다.

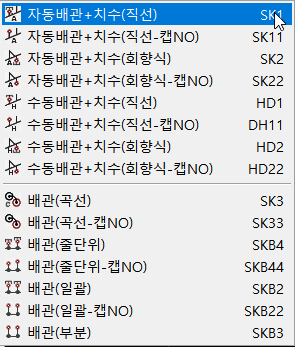

3. 스프링클러 배관

다양한 방법의 스프링클러 배관 기능을 갖고 있다. 교차 배관을 작도한 후 스프링클러 배관의 범위를 지정하고 배관 방법(상향식, 하향식, 상햐향식)을 지정하면 소방 배관이 작도된다.

이밖에 다양한 방법의 소방 배관 작도 방법을 제공하고 있다.

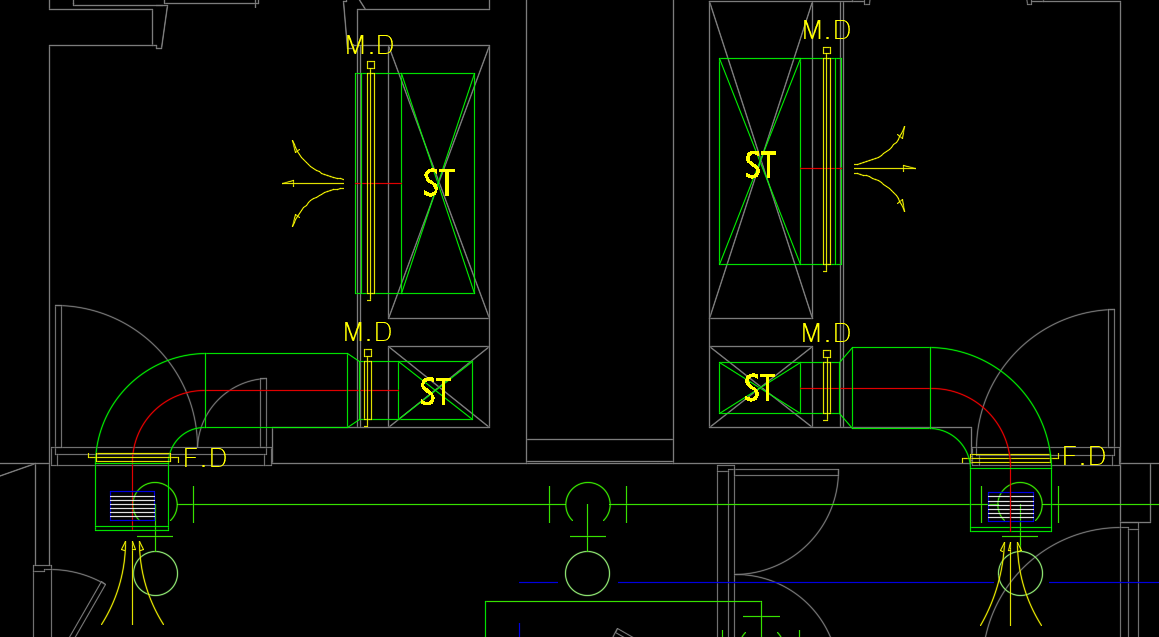

4. 덕트 작도

치수 입력만으로 간단히 덕트의 더블라인을 작도한다. 경로를 미리 그려 놓고 더블라인으로 변환하는 방식과 치수를 입력하면서 더블라인 덕트를 작도하는 기능이 있다.

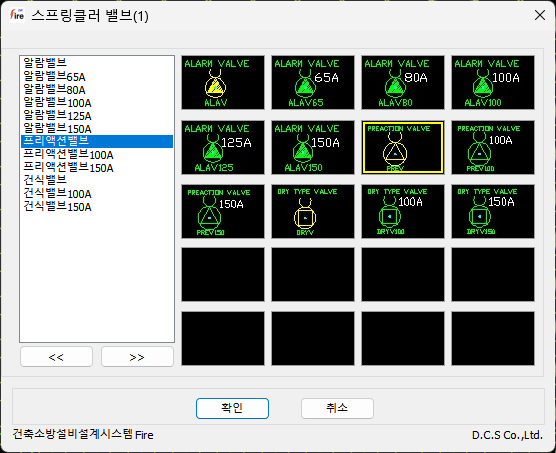

5. 밸브류 삽입

등록된 밸브류를 선택하여 삽입하고자 하는 위치를 지정하면 배관의 각도에 맞춰 밸브류가 삽입된다. 이때, 도면 스케일에 맞춰 크기가 조정되어 삽입된다.

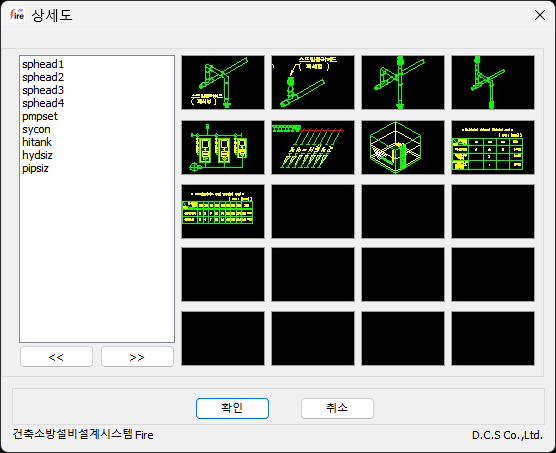

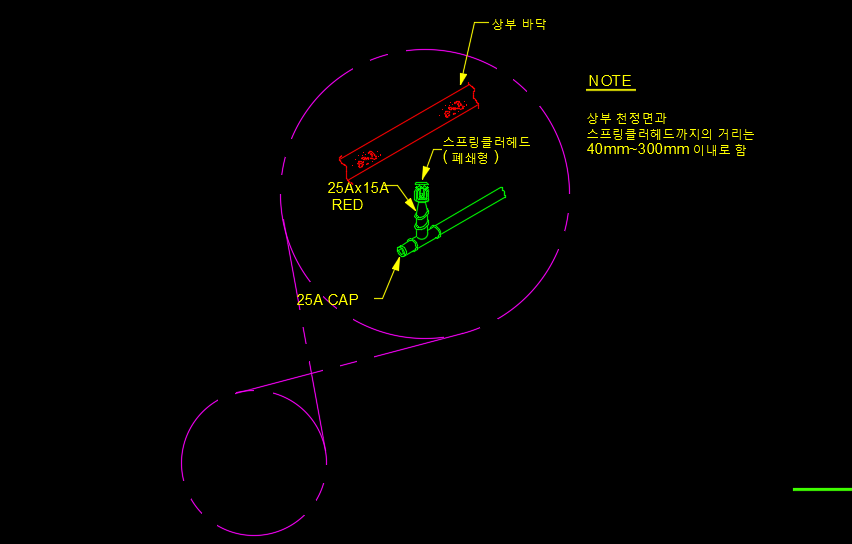

6. 상세도 배치

이미 등록된 상세도를 대화상자에서 선택하여 배치한다.

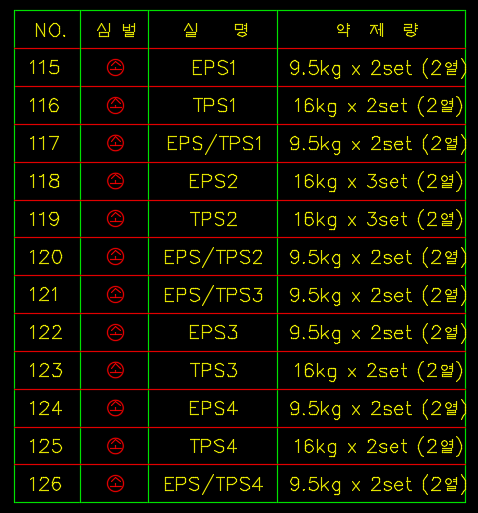

7. 범례표 및 수량

범례표를 배치한 후, 도면에서 범위를 지정하여 해당 범례에 있는 심볼의 물량을 산출하여 스케줄표를 완성한다.

소방설비설계 도면 작업의 효율화를 기하신다면 망설이지 않고 화이어(Fire)를 선택하시기 바랍니다.
