소방설비설계용 CAD시스템 ‘화이어(Fire)’_소방 전기

화이어(Fire)는 어떤 프로그램?

화이어(Fire)는 국내 최대 규모의 소방설비설계사무소와 협업하여 만든 소방설비설계용 CAD시스템으로 소방 기계와 소방 전기 기능, 유틸리티 기능으로 나누어져 있습니다.
범용 CAD(AutoCAD, ZWCAD, ZYXCAD 등) 위에서 실행되는 3rd 파티 프로그램입니다.

스프링클러 배치 및 배관의 소방 기계와 감지기, 유도등 배치 및 배선 등 소방 전기 기능이 있으며, 그 밖에 특성 관리, 다중 출력과 같이 도면작업에 필요한 유틸리티 기능이 있습니다.
소방 도면을 작성하기 위한 다양한 기능과 편리한 조작을 통해 효율적인 설계 업무를 지원하기 위해 실무자의 의견을 토대로 개발했습니다.
소방설계 도면 작업에 적용한다면 보다 경제적이며 효율적인 설계 업무가 이루어질 수 있으리라 확신합니다.

이번에는 화이어(Fire)의 소방 기계 기능에 대해 알아보겠습니다.

소방 전기 주요 기능

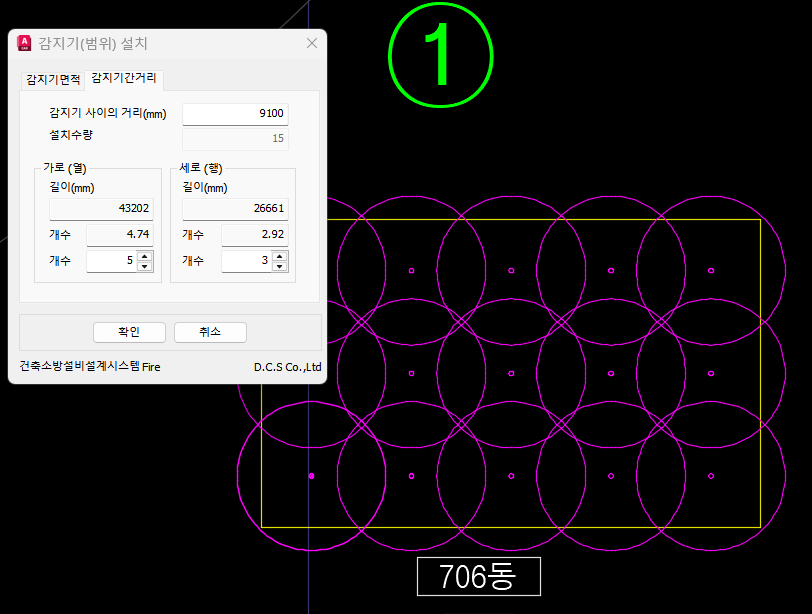

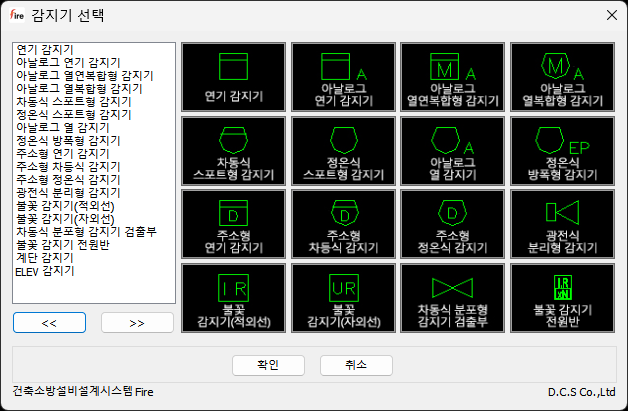

1. 감지기 배치

배치하고자 하는 범위를 지정하고, 대화상자에서 감지기 종류를 선택하면 대화상자에 감지기 사이 거리를 지정할 수 있다.

대화상자에서 원하는 간격 또는 수량을 지정하면 감지기가 배치된다.

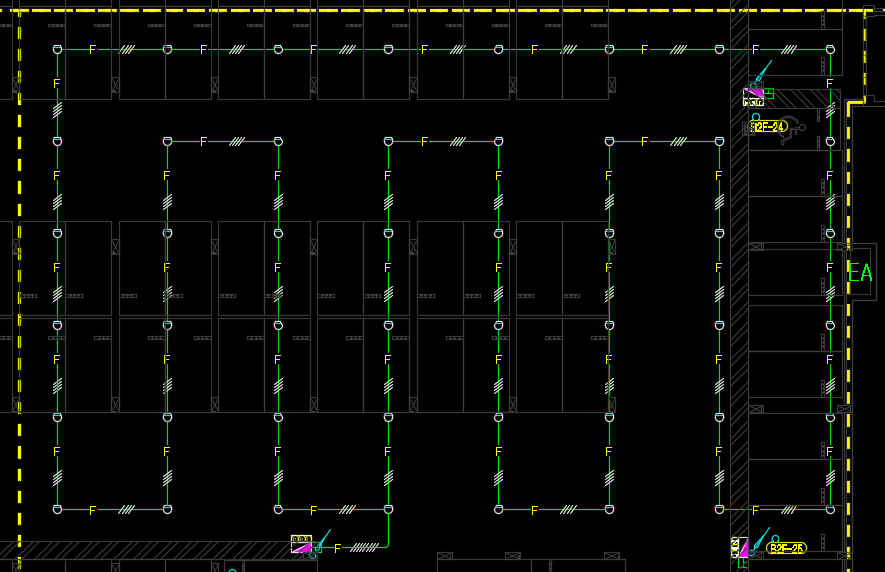

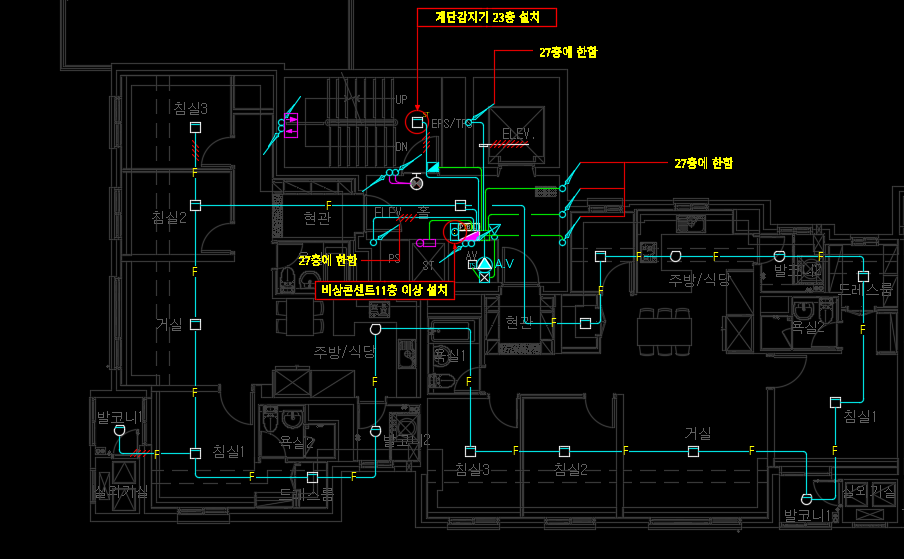

2. 감지기 배선

범위를 지정하여 배선하고자 하는 감지기를 선택한 후 배선 조건을 지정하면 감지기를 잇는 배선이 작도된다.

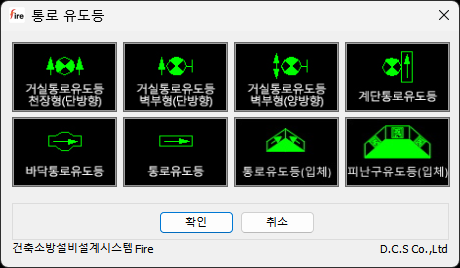

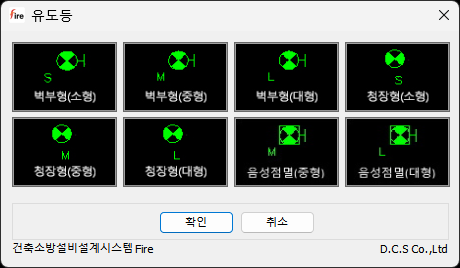

3. 유도등 배치

다양한 종류의 유도등(일반, 통로, 객석 유도등)을 위치를 지정하여 배치한다.

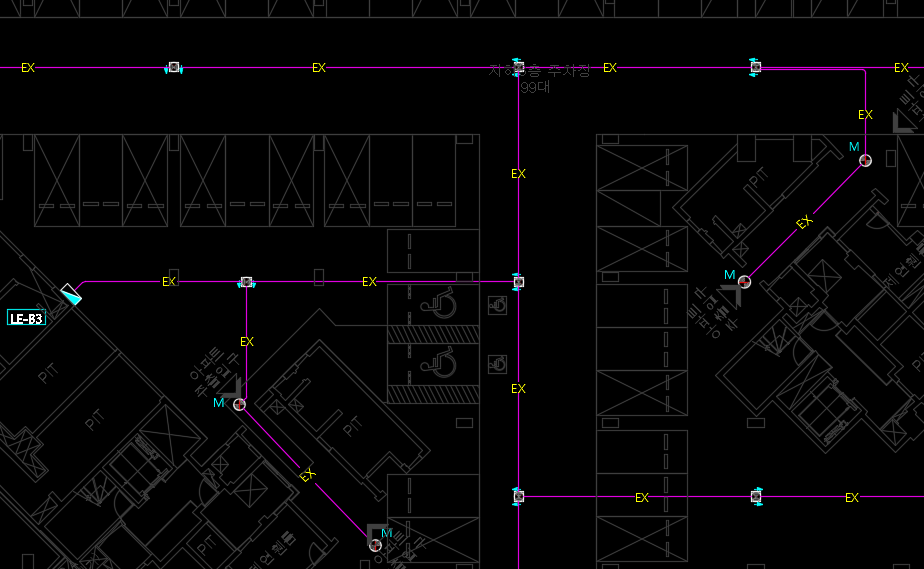

4. 유도등 배선

유도등을 지정하고 문자 위치를 지정하며 배선한다. 유도등을 지정하면 가상 경로가 표시되고 사용자가 지정한 경로로 배선한다.

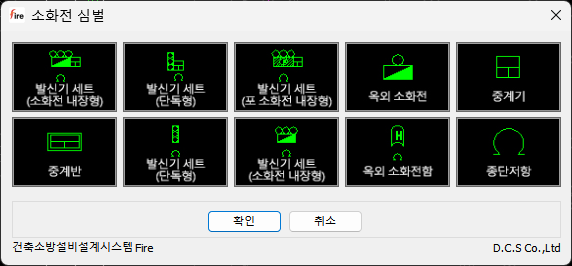

5. 소화전 및 비상 콘센트

각종 소화전과 비상 콘센트를 배치한다.

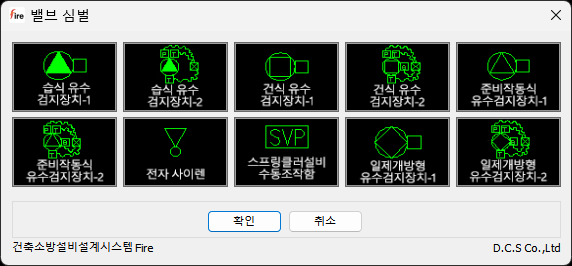

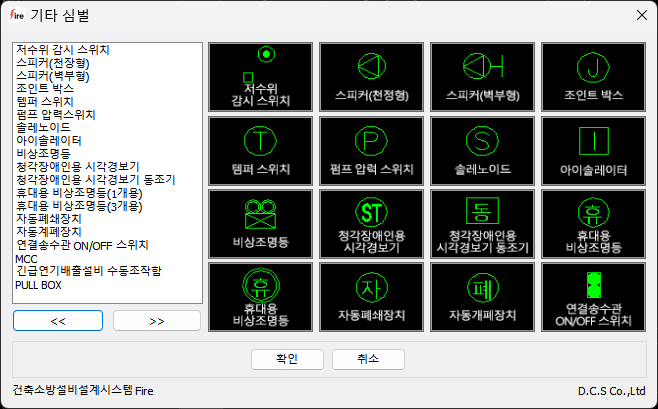

6. 밸브, 제연설비, 수신기, 가스, 무선설비 등 심볼 배치

밸브, 제연설비, 수신기, 가스, 무선설비 등 배치하고자 하는 심볼을 선택한 후 각도를 지정하여 배치한다.

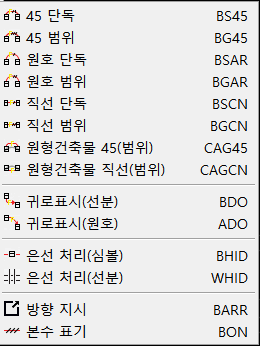

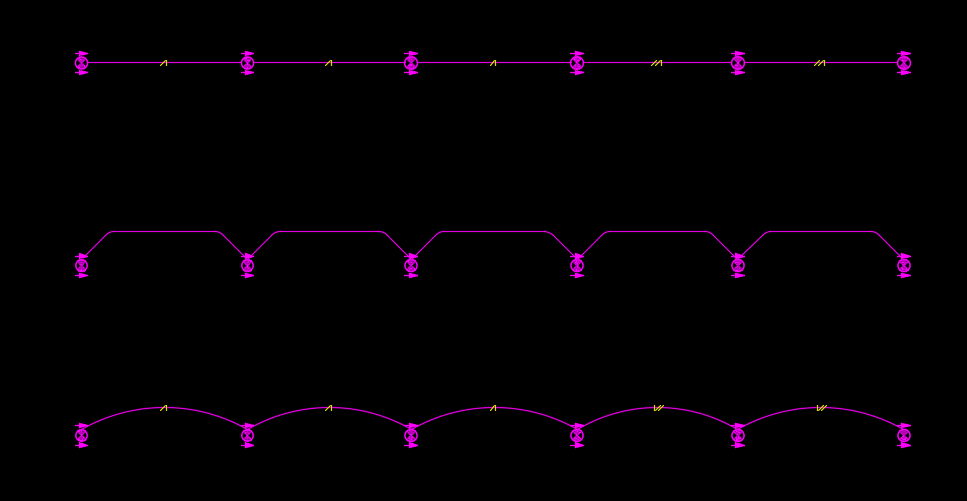

7. 다양한 배선 모드 지원

범위를 지정하거나 두 점을 지정하여 배선을 하는데 호, 직선 등 다양한 모드의 배선을 지원한다.

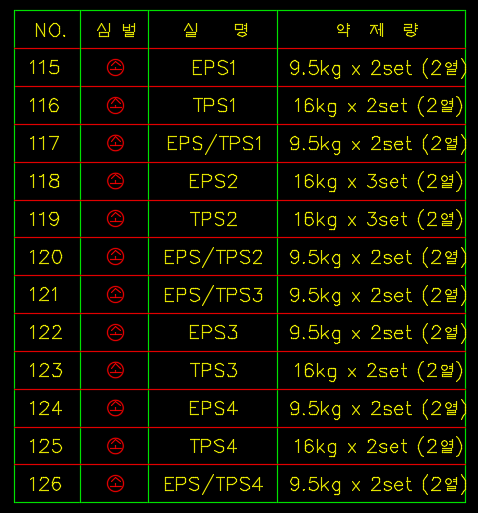

8. 범례표 및 수량

범례표를 배치한 후, 도면에서 범위를 지정하여 해당 범례에 있는 심볼의 물량을 산출하여 스케줄표를 완성한다.

[샘플 동영상: 감지기 배치 및 배선]

[샘플 동영상: 유도등 배선]

소방설비설계 도면 작업의 효율화를 기하신다면 망설이지 않고 화이어(Fire)를 선택하시기 바랍니다.
