BIM 라이브러리(패밀리) 제작

BIM 라이브러리 필요성

BIM 설계가 대세가 되어가고 있다. 국토부 등 정부의 강력한 추진 의지와 함께 LH, SH, 철도청, 공항공사 등 공공기관을 비롯해 대형 건설사와 설계사를 중심으로 서서히 확산해 나가고 있다. 이제는 하지 않으면 안되는 설계 기법이 되어가고 있다. 현재까지는 BIM 설계는 설계사무소를 중심으로 설계 단계에서 적용해 왔으나 일부 현장을 중심으로 시공용 BIM이 적용되고 있다. 설계용 BIM은 3D 모델링과 함께 물량 검토와 공정간 간섭체크 정도만 활용되고 있다. 시공 단계로 넘어가면 방음 방진용 가대나 버팀대, 행거, 슬리브 등 보다 디테일하게 표현되어야 한다. 유지관리 단계까지 생각한다면 더욱 디테일한 표현과 정보가 필요하다.

BIM 설계를 위한 툴(소프트웨어)은 여러가지가 있으나 국내 기계설비 분야에서 사용하는 툴은 Autodesk의 Revit이다.

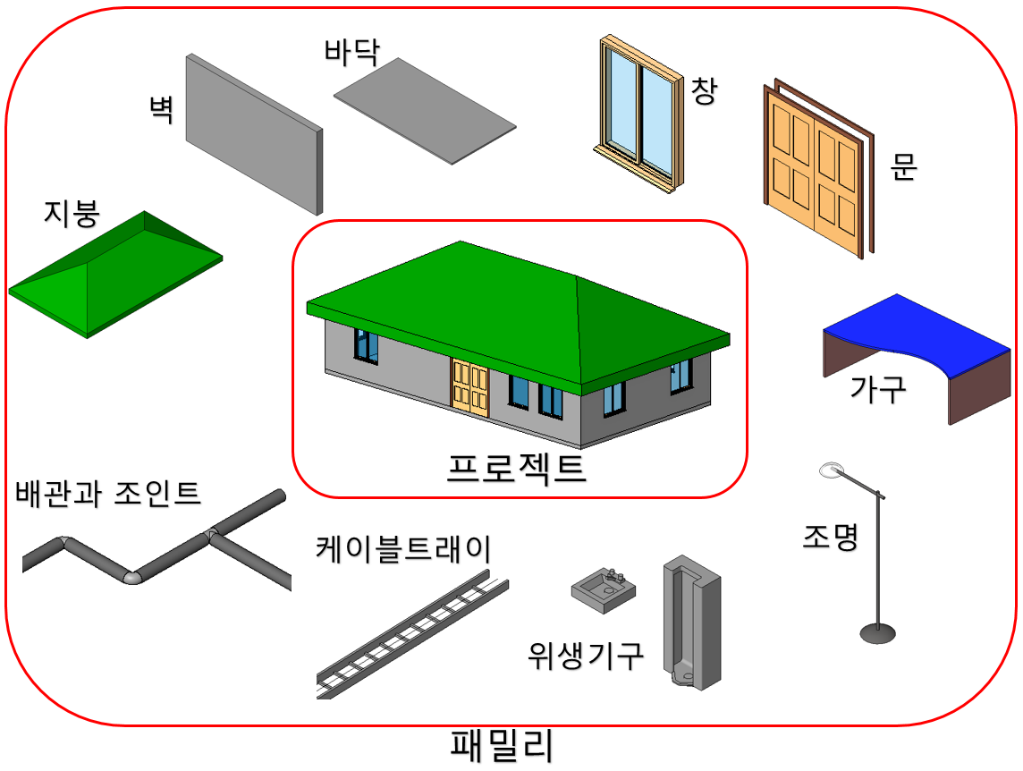

Revit에 의한 BIM 설계는 기본적으로 패밀리(Family)라고 불리는 라이브러리의 조합으로 모델링을 수행한다. 따라서, Revit을 이용해 BIM 설계를 수행하기 위해서는 라이브러리인 ‘패밀리’가 반드시 필요하다. 배관 모델링을 위해서 장비 및 기기, 피팅류, 밸브류 및 부속류 등 하나 하나가 패밀리다. 하물며 배관의 치수를 표기하는 태그도 패밀리다.

BIM 설계를 위해서는 기본 부품에 해당되는 라이브러리(패밀리)가 반드시 필요하다.
제조사 입장에서 보면 BIM 설계에 자사 제품을 활용하게 하기 위해서는 BIM 라이브러리를 제공해야 한다.

제조사들의 BIM 라이브러리 제공 현황

많은 제조사가 업계 흐름에 맞춰 BIM 라이브러리를 제공하고 있다. 자사 제품을 BIM 설계에 적용할 수 있도록 라이브러리를 제공해야 하며, 회사 및 제품의 홍보하는 차원에서도 필요한 요소가 되었다. 외국의 대형 제조사들 대부분은 자사 제품의 BIM 라이브러리를 제공하고 있다.

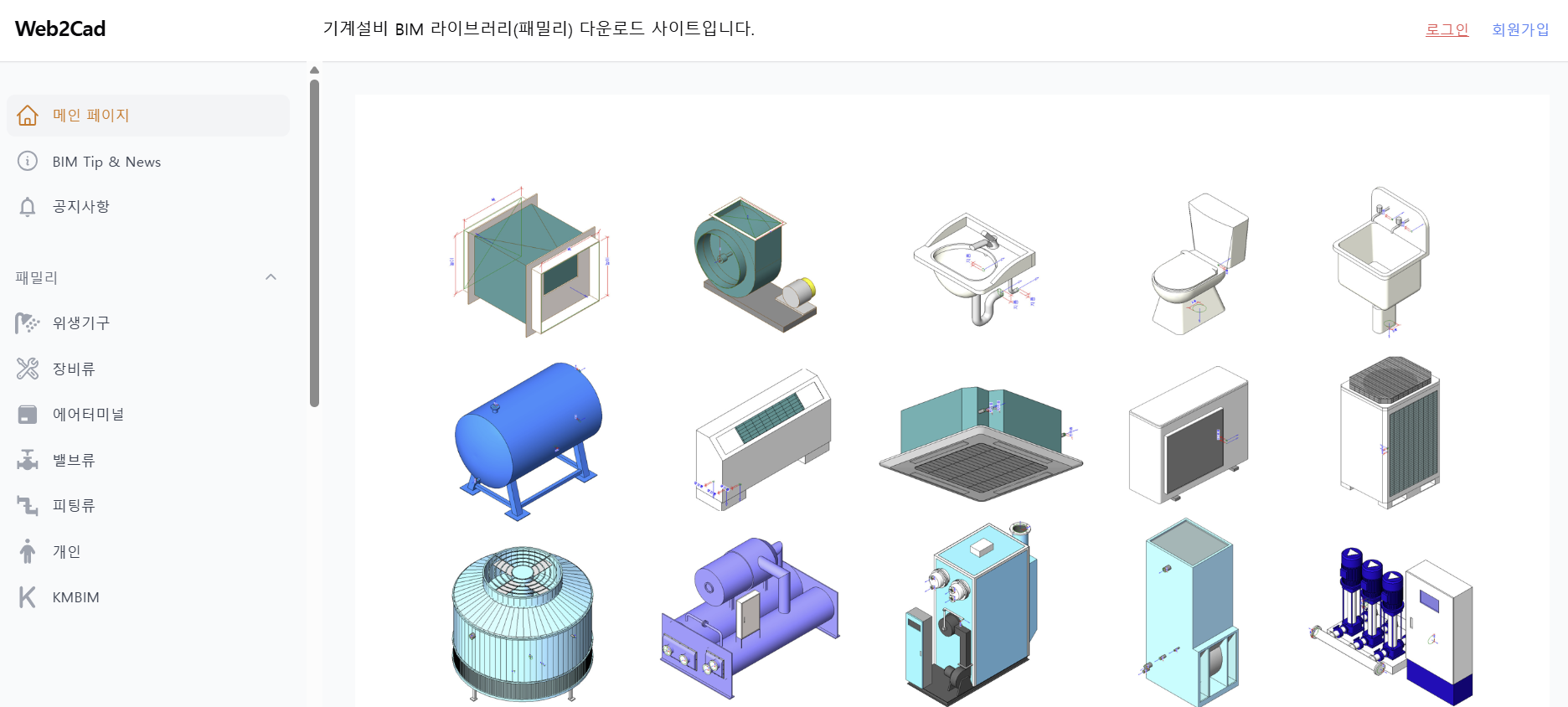

국내에서도 삼성전자, 엘지전자, 삼화에이스, 성지공조, 장안기술 등 장비 제조사, 삼양밸브, 신일밸브, 스파이렉스사코 등 밸브 제조사 등에서 BIM 라이브러리를 제공하고 있다. 국내 제조사들의 BIM 라이브러리 제공 현황을 알아보려면 ㈜디씨에스에서 구축한 MEP 웹앱 사이트(mep.dcs.co.kr)를 방문하면 알 수 있다. 위생기구, 장비류, 에어터미널, 밸브류, 피팅류 등 카테고리별로 제공되고 있다. 또, 대한기계설비건설협회의 KMBIM 라이브러리도 제공하고 있다.

BIM 라이브러리 제작 절차

Revit에는 모델을 만드는 프로젝트 편집기가 있고, 라이브러리인 패밀리를 작성하는 패밀리 편집기가 있다.
프로젝트는 현장이라면 패밀리는 공장이라 할 수 있다. 공장에서 부품을 만들려면 정해진 절차에 따라 수행해야 한다.

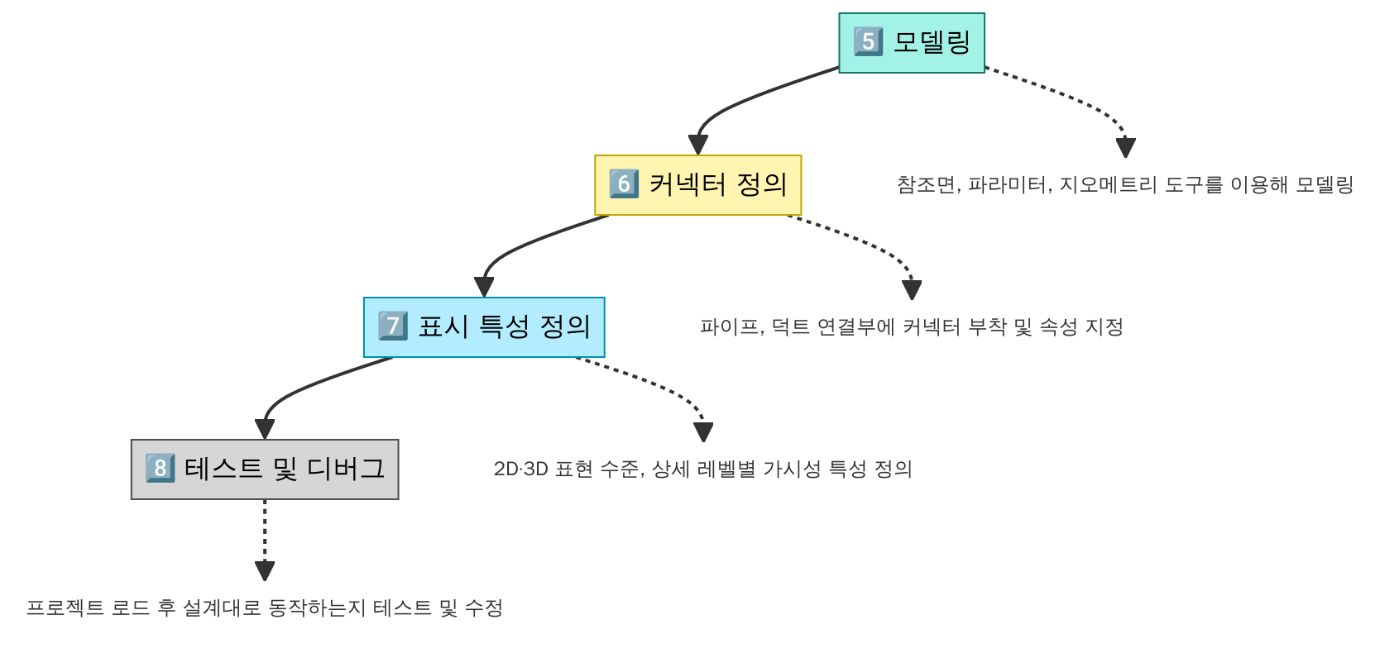

라이브러리(패밀리) 역시 일정한 절차에 따라 수행해야 한다. 일반적인 절차는 다음과 같다.

라이브러리 제작 외주 절차

라이브러리(패밀리)를 자사의 인력으로 제작할 수 있다면 가장 이상적이겠지만 현실적으로 BIM 인력을 보유하고 있지 않은 제조사는 외주를 통해 제작해야 한다. 제조사에서 BIM 인력을 두기에는 상당한 비용이 소요된다. 전담 인력을 확보하려면 인건비, BIM용 하드웨어(PC) 및 소프트웨어(Revit), 교육훈련비 등 많은 비용이 소요된다. 직접 BIM 설계를 수행해야 할 필요성이 있는 등의 특별한 경우를 제외하고 외주 제작을 하는 것이 효율적이다.

외주 제작을 위한 기본 절차를 소개하면 다음과 같다.

제작을 위한 개략 정보를 제공하여 견적을 받아 계약한 후, 제작을 위한 구체적인 사양을 제공하여 제작을 의뢰한다. 제작이 완료되면 검수를 거쳐 납품을 받는 흐름이다.

라이브러리 제작 비용

라이브러리 제작 용역비는 기본적으로 인건비를 기준으로 산정된다. 인건비를 산정하기 위해 필요한 요소로 다음과 같은 내용이 고려되어야 한다.

• 형상의 복잡성 및 표현 정도(LOD)
• 속성(매개변수) 접근 방법(유형별, 유형 카탈로그, 조회 테이블 등)
• 기존 구축 라이브러리 유/무
• 수식 및 조작 조건
• 수량

형상의 복잡도는 주관적인 면이 작용하는데 파일의 용량에 의해 결정하기도 한다. 또, 라이브러리(장비) 내에 들어가는 부속의 물량을 산출할지 여부에 따라서도 달라진다.

참고로 ㈜디씨에스에서는 라이브러리 제작 기초 비용으로 300만원을 기준으로 잡는다.

여기에 라이브러리 복잡도와 매개변수를 고려하여 가감은 있으나 기본적으로 한 아이템(장비) 당 30만원~50만원/개이며, 유사한 형상이 반복되는 경우는 10만원/개 정도로 산정한다. 유사한 수량이 늘어나면 금액은 줄어들 수 있다.

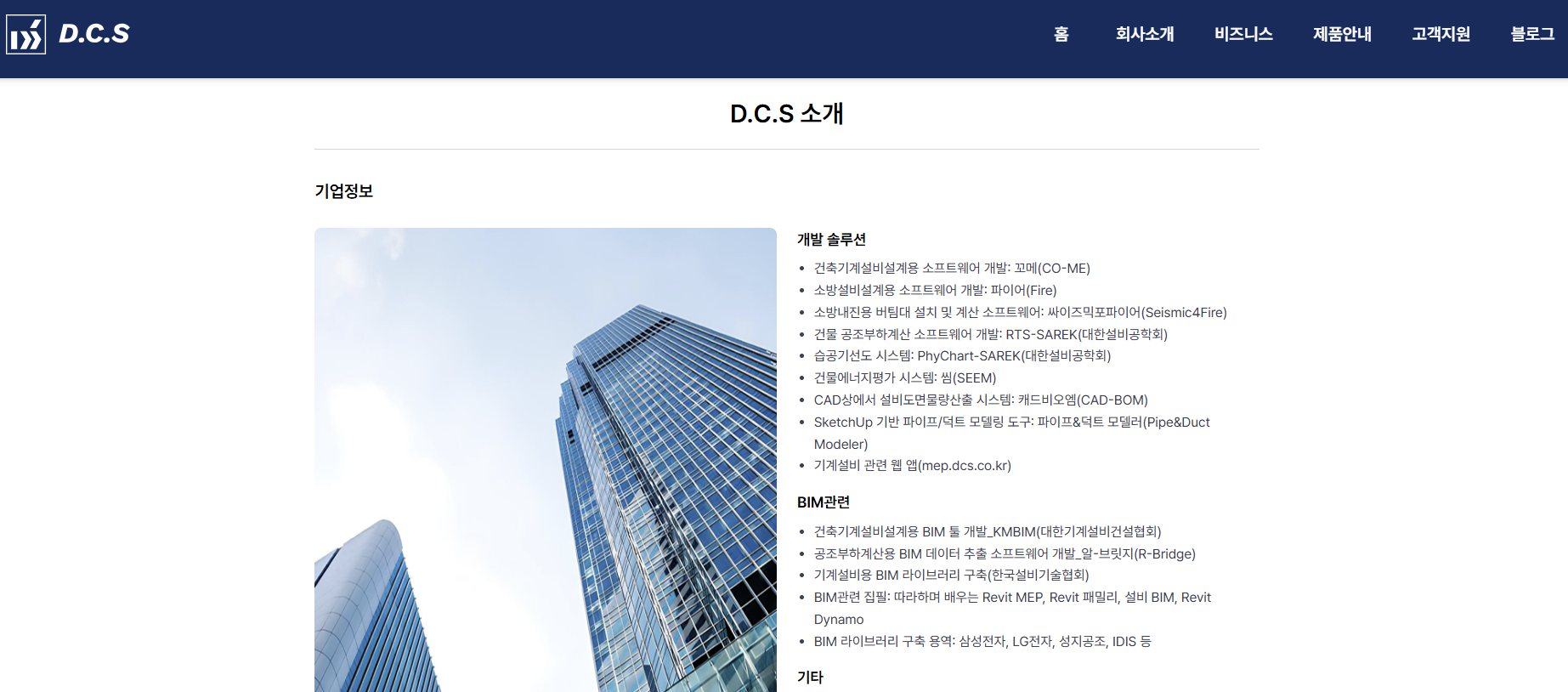

㈜디씨에스의 BIM관련 역량

㈜디씨에스는 1993년 창업한 이래 기계설비 분야의 CAD 및 BIM관련 프로그램 개발과 라이브러리 제작을 수행해왔다.
건물냉난방부하계산 프로그램, 건축설비설계용 CAD 프로그램 꼬메(CO-ME), 소방설계용 CAD프로그램 화이어(Fire), 소방내진 및 열선 배치 프로그램, 물량산출 프로그램, 건물에너지평가 프로그램 등 설비와 연관된 시스템을 개발해오고 있다.
BIM과 관련해서도 국내 도입 초기부터 라이브러리 제작, 연구과제 수행 등 다양한 활동을 해오고 있다.

BIM관련 분야로 한정해서 그 동안의 활동을 살펴보면,

• ‘한국설비기술협회 BIM 라이브러리 제작’ 용역 수행
• ‘BIM기반 냉난방에너지해석 및 절약계획서 작성을 위한 도구개발 연구’ 수행
• 국내 최초 MEP 학습서 ‘따라하며 배우는 Revit MEP 2010/2011’ 집필
• 국내 최초 라이브러리 학습서 ‘따라하며 익히는 Revit 패밀리’ 집필
• 기타 기계설비 BIM관련 학습서(따라하며 익히는 기계설비 BIM 등) 집필
• 기계설비 BIM 강의(대림대, 신한대, 한국폴리텍대, 협회 및 설계사무소 등)
• 대한기계설비건설협회 발주 ‘시공용 BIM 프로그램 KMBIM’ 개발
• LH 발주 ‘공동주택 기계분야 BIM지원 기반 정립 연구’ 수행
• 삼성전자, 엘지전자, 성지공조, IDIS 등 BIM 라이브러리 제작

㈜디씨에스는 그 동안 건축기계설비 분야에서 쌓은 노하우를 바탕으로 BIM 라이브러리 제작과 BIM 프로그램 개발에 만족할 만한 성과를 내고 있다.

BIM 라이브러리 제작은 ㈜디씨에스를 이용해주시기 바랍니다.
